کاربن فائبر جامع مواد کے سانچوں کے مولڈنگ کے عمل کو کیسے بہتر بنایا جائے؟

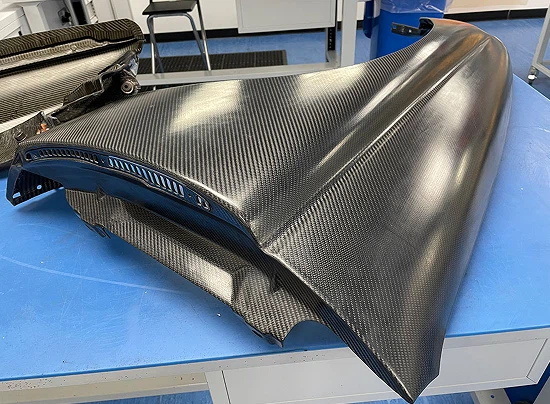

ہلکے وزن اور اعلی مخصوص طاقت جیسے فوائد کے ساتھ کاربن فائبر مرکب سانچے، ایرو اسپیس، آٹوموٹو، اور اعلی-آلات کے میدانوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔ ان کے مولڈنگ کے عمل کو بہتر بنانے کا بنیادی مقصد نقائص کو کم کرنا، درستگی کو بہتر بنانا، کم لاگت اور کارکردگی میں اضافہ کرنا ہے۔ اس کے لیے خام مال، عمل، مولڈ آلات، پوسٹ-علاج، اور ذہین ٹیکنالوجیز سے کثیر جہتی مربوط ترقی کی ضرورت ہوتی ہے، عمل کی خصوصیات کی بنیاد پر ہدف شدہ اصلاح کے ساتھ مل کر۔



I. خام مال سے پہلے کے علاج کی اصلاح: خرابی پر قابو پانے کے لیے ٹھوس بنیاد رکھنا

خام مال کا معیار مولڈنگ اثر کا تعین کرتا ہے۔ اصلاح کا بنیادی مقصد ریشوں اور رال کے درمیان مطابقت کو بڑھانے، خام مال کی یکسانیت کو بہتر بنانے، اور نقائص کو کم کرنے جیسے کہ پورسٹی اور فائبر کے جمع ہونے میں مضمر ہے۔

1. پہلے سے تیار شدہ مواد کا کوالٹی کنٹرول-

پہلے سے تیار شدہ مواد میں رال کے مواد کے انحراف کو ±2% کے اندر کنٹرول کیا جانا چاہیے، اور اتار چڑھاؤ کا مواد 0.5% سے کم ہونا چاہیے۔ اتار چڑھاؤ کو دور کرنے کے لیے پہلے سے-پریشاندہ مواد کو پہلے سے-80-120 ڈگری پر 1-2 گھنٹے تک بیک کیا جانا چاہیے۔ کاٹنے کے دوران، پہلے سے رنگے ہوئے مواد کو گہا سے مماثل ہونا چاہیے، اور لیئرنگ کے دوران، فائبر کی مطابقت کو یقینی بنائیں، "حیران شدہ لیئرنگ" کو اپنائیں، یکساں تناؤ کو کنٹرول کریں، اور تہوں کے درمیان فائبر جمع اور ڈیلامینیشن سے بچیں۔

2. خشک فائبر پریفارمز کی اصلاح

خشک ریشہ کے عمل میں، رال کی یکساں دخول کو یقینی بنانے کے لیے بہترین بنائی اور پری پریسنگ کے ذریعے پرفارمز کی پورسٹی کو 30%-40% پر کنٹرول کیا جانا چاہیے۔ مطابقت کو بڑھانے کے لیے مناسب کاربن فائبرز (جیسے T700، T800 گریڈ) اور رال کے نظام کو مولڈ کی ضروریات پر مبنی منتخب کریں۔





II کور مولڈنگ کے عمل کے پیرامیٹرز کی اصلاح: مولڈنگ کے معیار کو بڑھانے کے لیے قطعی ضابطہ



مولڈنگ عمل کے مختلف پیرامیٹرز میں مختلف کنٹرول فوکس ہوتے ہیں، جس کا بنیادی حصہ اندرونی تناؤ اور نقائص کو کم کرنے کے لیے درجہ حرارت، دباؤ اور وقت کی مربوط مماثلت ہے۔



(1) کمپریشن مولڈنگ کے عمل کے پیرامیٹرز کی اصلاح

کمپریشن مولڈنگ بیچ کی پیداوار کے لیے ایک بنیادی طریقہ ہے، اور پیرامیٹر کی اصلاح "سیگمنٹڈ ریگولیشن اور کوآرڈینیٹڈ میچنگ" کے اصول کی پیروی کرتی ہے۔

1. درجہ حرارت کنٹرول:اس کا انتظام چار مراحل میں ہوتا ہے۔ پہلے سے گرم کرنے کی شرح 5-10 ڈگری / منٹ ہے، تھرموسیٹنگ رال کی حرارت کی شرح 2-5 ڈگری / منٹ ہے، ہولڈنگ درجہ حرارت رال کے کیورنگ درجہ حرارت سے میل کھاتا ہے (±5 ڈگری کی غلطی کے ساتھ)، اور کولنگ کی شرح 3-8 ڈگری / منٹ ہے۔ موٹی دیواروں والے سانچوں کے لیے، کولنگ کا وقت بڑھایا جانا چاہیے۔



2. پریشر کنٹرول:5-15 MPa کے فلنگ پریشر اور 20-50 MPa کے کیورنگ پریشر (رال کے مطابق ایڈجسٹ) کے ساتھ، ±1 MPa سے کم یا اس کے برابر رکھنے کے دوران دباؤ کے اتار چڑھاؤ کے ساتھ، اور جب درجہ حرارت شیشے کی منتقلی کے درجہ حرارت سے نیچے گر جائے تو دباؤ چھوڑ دیں۔



3. ٹائم کنٹرول:بھرنے کا وقت رال کے بہاؤ اور مولڈ کی پیچیدگی کے ساتھ ملایا جانا چاہئے۔ علاج کا وقت کائنےٹک ٹیسٹ کے ذریعے طے کیا جاتا ہے۔ ہولڈنگ اور کولنگ کا وقت جہتی استحکام کو بڑھانے کے لیے کافی ہونا چاہیے۔



(2) ویکیوم بنانے کے عمل کے پیرامیٹرز کی اصلاح

ویکیوم کی تشکیل پیچیدہ سانچوں کے لیے موزوں ہے۔ اصلاح ویکیوم ڈگری، رال viscosity اور سگ ماہی کنٹرول پر توجہ مرکوز کرتا ہے.



ویکیوم ڈگری کنٹرول:پورے عمل کے دوران -0.09 MPa سے زیادہ مستحکم طور پر برقرار رکھا گیا ہے، جس کی رساو کی شرح 0.01 m³/h سے زیادہ نہیں ہے۔ اعلی درجے کی ضروریات کے لیے، اسے -0.095 سے -0.1 MPa تک بڑھایا جا سکتا ہے۔



رال اور درجہ حرارت کنٹرول:ٹھیک ہونے سے پہلے رال کی چپکنے والی 0.3-0.8 Pa·s (25 ڈگری پر) ہے۔ درمیانے درجے کے درجہ حرارت کے علاج کے لیے، حرارت کی شرح 5-10 ڈگری فی منٹ ہے، اور اسے 2-4 گھنٹے کے لیے 80-120 ڈگری پر رکھا جاتا ہے۔ سطح کی ہمواری کو بڑھانے کے لیے سلیکون ویکیوم بیگ استعمال کیا جا سکتا ہے۔



انفیوژن پیرامیٹرز کی اصلاح:انفیوژن کی رفتار فائبر امپریگنیشن کی رفتار سے مماثل ہے، اور بڑے اور پیچیدہ سانچوں کے لیے کثیر-پوائنٹ سنکرونس انفیوژن کو اپنایا جاتا ہے۔



(3) آٹوکلیو مولڈنگ کے لیے عمل کے پیرامیٹرز کی اصلاح

آٹوکلیو مولڈنگ دباؤ، درجہ حرارت، اور گیس کی پاکیزگی کو کنٹرول کرنے پر توجہ کے ساتھ، اعلیٰ-پریسیزن مولڈز کے لیے موزوں ہے۔

پریشر ریگولیشن:دباؤ میں اضافے کی شرح 0.05 - 0.1 MPa/min ہے، زیادہ سے زیادہ دباؤ 0.4 - 0.6 MPa ہے، اور دباؤ پورے عمل میں یکساں ہے، جہتی انحراف کو کم کرتا ہے۔



درجہ حرارت کنٹرول:حرارتی شرح 3-5 ڈگری/منٹ، 120-180 ڈگری (رال کے مطابق ایڈجسٹ) پر 3-6 گھنٹے تک ہولڈنگ، کولنگ ریٹ 5 ڈگری/منٹ سے کم یا اس کے برابر۔ بڑے سانچوں کے لیے، اسٹیجڈ ہیٹنگ کو اپنایا جاتا ہے۔



معاون پیرامیٹر کنٹرول:ٹینک کے اندر گیس کا پانی کا مواد 50 پی پی ایم سے کم یا اس کے برابر ہے، اور پورا عمل ہائی ویکیوم کے تحت ہے، اس بات کو یقینی بناتا ہے کہ مولڈ کی پورسٹی کو 0.1% - 0.5% کے اندر کنٹرول کیا جائے۔





III مولڈ اور آلات کی مطابقت کی اصلاح: یقین دہانی کی صلاحیت کو بڑھانا



سڑنا کا ڈیزائن، مواد کا انتخاب، اور سامان کی درستگی براہ راست تشکیل کے معیار کو متاثر کرتی ہے۔ اصلاح کا بنیادی مقصد مطابقت اور استحکام کو بہتر بنانا ہے۔



(1) مولڈ آپٹیمائزیشن ڈیزائن

مواد کا انتخاب: ہائی-ڈائی اسٹیل سے بنے ہیں، جبکہ ایلومینیم کے مرکب (6061-T6, 7075-T6) بڑے پیمانے پر پیداوار کے لیے استعمال کیے جاتے ہیں۔ عام کاربن اسٹیل کو آزمائشی پیداوار کے سانچوں کے لیے منتخب کیا جاتا ہے، درستگی اور لاگت کو متوازن کرنا۔

ساختی اصلاح: گہا Ra کی سطح کی کھردری 0.8 μm سے زیادہ نہیں ہے، اور ایک معقول ایگزاسٹ سسٹم (چوڑائی میں 0.2 - 0.5 ملی میٹر اور گہرائی میں 0.1 - 0.2 ملی میٹر) ڈیزائن کیا گیا ہے۔ پیچیدہ سانچوں کے لیے، ایک سپلٹ یا کور-کھنچنے کا ڈھانچہ اپنایا جاتا ہے، اور 0.1% - 0.3% کیورنگ سکڑنے کے معاوضے کو مولڈ کی سطح پر محفوظ کیا جاتا ہے۔ مزید برآں، گرڈ کو مضبوط کرنے والی پسلیاں (300 - 500 ملی میٹر کے وقفے کے ساتھ) شامل کی جاتی ہیں۔

حرارت کی ترسیل کی اصلاح: 10-20 ملی میٹر کی مولڈ دیوار کی موٹائی کے ساتھ بہترین تھرمل چالکتا کے ساتھ مواد منتخب کریں۔ بڑے سانچوں کو ہیٹنگ/کولنگ پائپ لائنوں کے ساتھ مربوط کیا جاتا ہے، اور دوہری زون کا درجہ حرارت کنٹرول اس بات کو یقینی بناتا ہے کہ سطح کے درجہ حرارت کا فرق ±5 ڈگری سے کم یا اس کے برابر ہو۔



(2) آلات کی درستگی میں بہتری

دباؤ کنٹرول کی درستگی ±1% سے کم یا اس کے مساوی اور درجہ حرارت کنٹرول کی درستگی ±2 ڈگری سے کم یا اس کے برابر کے ساتھ، اعلی-پریسن آلات کا انتخاب کیا جاتا ہے۔ خودکار لے اپ اور ڈیمولڈنگ سسٹم لیس ہیں، اور بڑے سانچوں کے لیے ملٹی{{4}پوائنٹ سنکرونس پریشر ایپلی کیشن کو اپنایا جاتا ہے۔ مستحکم آپریشن کو یقینی بنانے کے لیے سامان کی باقاعدہ انشانکن اور سگ ماہی کی جانچ کی جاتی ہے۔



چہارم پوسٹ کی اصلاح

نقائص کو دور کرنے اور کارکردگی کو بہتر بنانے کے لیے پوسٹ- پروسیسنگ اہم ہے، اور اسے رال کی قسم اور مولڈ کی ضروریات کے مطابق بہتر بنایا جانا چاہیے۔



بنیادی پوسٹ- پروسیسنگ:مولڈنگ کے بعد، فلیش اور گڑ کو دور کرنے کے لیے تراشنا اور پیسنا کیا جاتا ہے۔ پہننے کے خلاف مزاحمت اور چپکنے والی خصوصیات کو بڑھانے کے لیے اعلی-سچوں کو پالش اور لیپت کیا جا سکتا ہے۔



علاج اور اینیلنگ کا علاج:تھرموسیٹنگ مولڈز کے لیے، پوسٹ-کیورنگ (2-4 گھنٹے کے لیے کیورنگ درجہ حرارت سے 10-20 ڈگری زیادہ درجہ حرارت پر) کیورنگ کی ڈگری کو بڑھانے کے لیے کیا جاتا ہے؛ تھرمو پلاسٹک سانچوں کے لیے، تناؤ کو ختم کرنے اور جہتی استحکام کو بہتر بنانے کے لیے اینیلنگ کا علاج کیا جاتا ہے۔



خرابی کی مرمت:معمولی نقائص کو رال سے بھرا جاتا ہے اور مرمت کے لیے ریشوں سے مضبوط کیا جاتا ہے، جب کہ شدید نقائص کو دوبارہ ہونے سے روکنے کے لیے سامنے والے-عمل کو بہتر بنانے کی ضرورت ہوتی ہے۔



V. ذہین ٹیکنالوجیز کا انضمام: پورے عمل میں عین مطابق کنٹرول حاصل کرنا

مکمل-عمل کی نگرانی اور کنٹرول، نقائص کی پیشین گوئی، اور عمل کے استحکام اور دہرانے کی صلاحیت کو بڑھانے کے لیے ذہین ٹیکنالوجیز کو مربوط کریں۔



تخروپن اور اصلاح:CAE سافٹ ویئر کے ذریعے تشکیل کے عمل کی تقلید، نقائص کی پیشین گوئی، اور پیرامیٹرز اور مولڈ کی ساخت کو بہتر بنانا؛ زیادہ سے زیادہ عمل کی کھڑکی کا تعین کرنے کے لیے آرتھوگونل تجربات کے ذریعے جوابی سطح کا ماڈل قائم کریں۔



مکمل-عمل کی نگرانی:ریئل ٹائم میں پیرامیٹرز کی نگرانی کے لیے سینسر کو ایمبیڈ کریں، اور بند-لوپ کنٹرول سسٹم کے ذریعے خود بخود ایڈجسٹ کریں؛ خرابی-کارکردگی کی نقشہ سازی کی مساوات کے ذریعے درست طریقے سے پیرامیٹرز کو بہتر بنائیں۔



نیا عمل انضمام:نئے عمل کو دریافت کریں جیسے ویکیوم-اسسٹڈ کمپریشن مولڈنگ اور انہیں AFP ٹیکنالوجی کے ساتھ جوڑیں۔ بڑے سانچوں کے لیے، لاگت اور کارکردگی کو متوازن کرنے کے لیے "ویکیوم + آٹوکلیو" کا مشترکہ عمل اپنائیں



VI اصلاح کے لیے بنیادی اصول اور احتیاطی تدابیر

باہمی تعاون کی اصلاح کا اصول:ملٹی-لنک باہمی تعاون کی اصلاح، مولڈ کے مقصد اور تقاضوں کو یکجا کرتے ہوئے، اور معیار اور لاگت میں توازن۔



خرابی کی روک تھام کو ترجیح دی جاتی ہے:خام مال، پیرامیٹرز، اور سانچوں کے کنٹرول سے شروع کرتے ہوئے، ہمارا مقصد نقائص کو کم کرنا اور پاس کی شرح کو بڑھانا ہے۔



پرسنلائزیشن کے ساتھ معیاری کاری کا امتزاج:بیچ کے استحکام کو یقینی بنانے کے لیے معیاری عمل کا قیام، اور اعلیٰ-مولڈز کے لیے ذاتی نوعیت کی اصلاح کرنا۔
